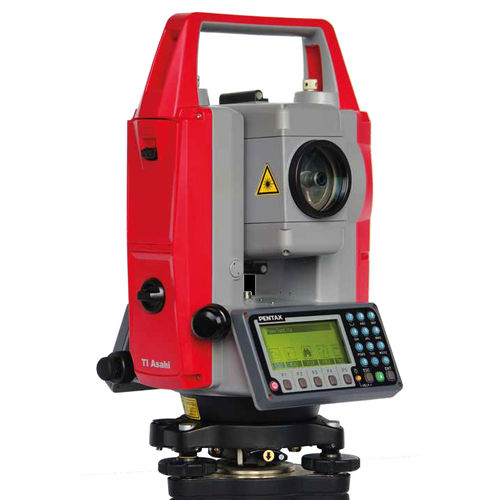

MÁY TOÀN ĐẠC ĐIỆN TỬ PENTAX

Model : PENTAX R-1502N

Hãng sản xuất : PENTAX – Nhật

Xuất xứ : made in china

Thông số kỹ thuật :

1. Các chức năng ứng dụng

• Đo đạc khảo sát
• Giao hội nghịch
• Đo khoảng cách gián tiếp
• Chuyển điểm , đường thiết kế ra thực địa
• Đo chiều cao không với tới
• Định vị công trình theo đường chuẩn
• Đo diện tích, thể tích
• Cung tham chiếu, mặt tham chiếu
• Các chế độ hiệu chỉnh máy: MO, 2C, hiệu chỉnh hằng số gương, sai số trục quang học, sai số dọi tâm.
• Tính toán: Tính khoảng cách ngang, nghiêng; tính điểm giao nhau; tính diện tích, thể tích; tính tọa độ tâm đường tròn từ 3 điểm; tính bán kính, cung đường tròn; tính tịnh tuyến tọa độ; tính góc; tính bù khoảng cách.
• Phần mềm xuất dữ liệu: Cài đặt bên trong máy toàn đạc, kết nối phù hợp với tất cả các chương trình phần mềm đo vẽ bản đồ. Có thể kết nối với các phần mềm ở dạng file có đuôi *.GSI, *.CSV, *.XML, *.DXF ……

2. Đo góc (Đo góc đứng, góc ngang)

• Góc hiển thị nhỏ nhất: 1”
• Độ chính xác đo góc: 2”
• Phương pháp: tuyệt đối, liên tục

3. Bộ bù (Hệ thống bù trục)

• Phương pháp: Bộ bù trục kép
• Tự động bù trục: 2 trục

4. Đo khoảng cách tới điểm phản xạ

 Phạm vi: Điều kiện khí quyển trung bình

Đo có gương:

• Đo với 1P: 4000m ( Y/c của hồ sơ 3000m )
• Đo với 3P: ~5000m
• Đo với gương Mini: 800m
• Đo với gương giấy: 800m ( Y/c của hồ sơ 250m )

Thời gian đo/ Độ chính xác đo có gương

• Tiêu chuẩn: 2mm + 2ppm / type 3.0s
• Đo nhanh: 2mm + 2ppm / type 2.0s
• Đo đuổi: 2mm + 2ppm / type 0.4s

Đo không gương

• Phạm vi: 500m ( Y/c của hồ sơ 400m )

Thời gian đo/ Độ chính xác đo không gương

• Tiêu chuẩn: 3mm +2ppm / type 3.0s

( Yêu cầu thấp hơn chỉ : 3mm + 3ppm  )

5. Dữ liệu chung:

5.1 Ống kính

• Độ phóng đại: 30x
• Độ phân giải : 3”
• Đường kính vật kính: 45mm
• Trường ngắm: 1^o20’
• Khoảng nhìn: 1m đến vô cùng
• Góc hiển thị nhỏ nhất: 1”

5.2 Bàn phím và màn hình

• Bàn phím: Tiêu chuẩn với đầy đủ phím chữ và số
• Màn hình: màn hình LCD, 240x96 pixels
• Máy có 02 màn hình
• Hiển thị góc: ^o’”, Grad, V%
• Hiển thị khoảng cách: meter, int.ft, inch
• Độ tương phản: Cường độ cài đặt 10 cấp độ

5.3 Bộ nhớ dữ liệu

• Bộ nhớ: 60.000 điểm
• Thẻ nhớ: SD card 8GB
• Cổng giao tiếp: USB, RS-232C, SD card và Bluetooth
• Định dạng dữ liệu: CSV / DC1 / DXF……

5.4  Laser dẫn đường – dọi tâm Laser

• Độ chính xác định tâm: 0.5mm tại 1.5m chiều cao máy
• Máy có chế độ bắt mục tiêu, dẫn đường bằng Laser

5.5 Nguồn Pin

• Loại Pin: Li-ion 3350mAh x 2
• Thời gian làm việc liên tục : 9 tiếng
• Máy dùng 2 Pin có thể tự chuyển đổi khi hết nguồn giúp máy hoạt động liên tục liên tục trong quá trình đo đạc .
• Trọng lượng: 540g

5.6 Môi trường hoạt động

• Nhiệt độ làm việc: -20^oC đến +50^oC / -4^oF đến 122^oF
• Độ kín nước và kín bụi: IP55

5.7 Bọt thủy điện tử

• Máy có bọt thủy điện tử giúp cân bằng nhanh chóng

01 Bộ máy theo tiêu chuẩn bao gồm :

- Máy Pentax  R-1502N trong hộp

- Pin xạc loại dung lượng lớn Li-ion 3350mAh

- Thẻ nhớ SD card 8GB

- Bộ xạc nhanh

- Cáp truyền dữ liệu qua cổng USB

- Đĩa format số liệu và hướng dẫn sử dụng Tiếng Anh

- Đĩa hướng dẫn sử dụng tiếng Anh

Thiết bị kèm theo cho 01 bộ máy bao gồm  :

- Chân máy nhôm chính xác Pentax

- Sào gương đơn có gắn bọt thủy dài 2.5m Pentax

- Khung gương, qủa gương, bảng ngắm Pentax

- Bộ gương Mini

- Kẹp sào gương ba chân
